Les fiches DIN peuvent être dotées de 2 à 8 contacts. Ici aussi nous ne verrons que les plus répandues.
· DIN à 2 contacts (DIN haut- parleur)
Ces fiches sont facilement reconnaissables par le fait qu’une des deux broches est plate et plus grande que l’autre. On les utilisait auparavant pour relier des enceintes à un tourne disque, à un ampli,… Elles sont encore fabriquées et vendues mais sont devenues obsolètes.
· DIN à 3 et 5 contacts
Ces fiches sont équipées de 3 ou 5 contacts. Elles sont de moins en moins utilisées pour le transport du signal audio. On utilise encore par contre les DIN 5 broches pour le MIDI, signal qui correspond à un transfert de données. Nous verrons plus loin celui- ci.
La connectique de ces fiches est la suivante :
Broche Micro Lecteur/ Enregistreur
1 Point froid (-) Sortie gauche
2 Masse Masse
3 Point chaud (+) Entrée gauche
4 Non connecté Sortie droite
5 Non connecté Entrée droite
On remarque en regardant ce tableau que la fiche DIN à 3 broches permet soit de connecter un micro soit la sortie ou l’entrée d’un lecteur ou d’un enregistreur.
L’avantage de la DIN à 5 broches est qu’elle permet de recevoir et d’envoyer deux signaux différents sur une seule et même fiche. Il n’est bien sûr pas obligatoire de se servir des 5 broches si 3 suffisent, suivant l’application.
Une remarque : les connexions sur ces trois types de fiches se font par soudure. Malheureusement, ces fiches sont relativement sensibles à la chaleur. Pour éviter que les broches ne bougent, un petit truc simple est de les planter dans un bouchon en liège. Et de les laisser refroidir quelques instants avant de les retirer.
RCA est le nom de la firme qui a lancé sur le marché ce type de connecteur. On les appelle également et plus couramment des fiches « cinch ».
Ces fiches sont très utilisées dans le monde de la hi fi et du home cinéma. Elles permettent le transport d’un signal mono asymétrique. Pour un signal stéréo, on utilise alors deux connecteurs. Par convention, la couleur rouge des cinch correspond au canal droit, la couleur noire ou blanche au canal gauche.
1 Point chaud +
2 Masse
Les connexions se font par soudure.
La première caractéristique qui va permettre de différencier les fiches jack est tout simplement le diamètre en mm du connecteur.
On parle alors de jack 3,5 (ou mini jack) et de jack 6,35.
La deuxième caractéristique est le nombre de contact dont dispose la fiche. Il s’agit soit de 2 soit de 3 contacts. (Il existe également des fiches mini jack équipées de 4 contacts. Celles- ci permettent de faire circuler deux signaux de nature différente via une seule fiche : audio gauche et droit plus la vidéo)
Les connexions se font par soudure.
Le problème le plus souvent rencontré par les novices du monde du son est de savoir si un jack est mono ? Stéréo ? Asymétrique ? Symétrique ?
Mais mettons cette question de côté pour l’instant et intéressons nous aux différents contacts des jack.
- Jack à deux contacts
Le contact 1 est appelé « corps » ou « sleeve » en anglais.
Le contact 2 est appelé « pointe » ou « tip » en anglais.
On parlera alors de jack TS (pour Tip Sleeve)
- Jack à 3 contacts
Rien ne change pour les contacts précédents :
Le contact 1 est toujours appelé « corps » ou « sleeve ».
Le contact 2 est appelé « bague » ou « ring » en anglais.
Le contact 3 est toujours appelé « pointe » ou « tip ».
On parlera de jack TRS.
Leurs utilisations :
- Mono ? Stéréo ?
Pour le transport d’un signal mono, c’est la fiche TS qui est utilisée. Dans ce cas, la connectique est la suivante :
Corps – Sleeve Masse
Pointe- Tip Point chaud (+)

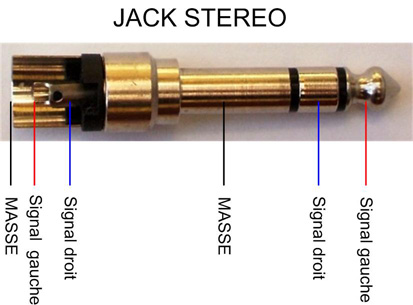

Pour le transport d’un signal stéréo, c’est la fiche TRS qui est utilisée. La connectique est la suivante :
Corps – Sleeve Masse
Bague – Ring Point chaud (+) canal droit
Pointe – Tip Point chaud (+) canal gauche
Remarque : Le signal sera dans les deux cas asymétriques. En effet, en stéréo, il s’agit tout simplement d’un « double » signal asymétrique.
- Asymétrique ? Symétrique ?

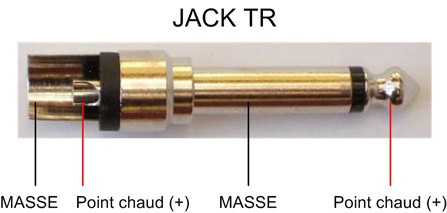

Pour un signal asymétrique, on utilise la fiche TS.
Corps – Sleeve Masse
Pointe – Tip Point chaud (+)

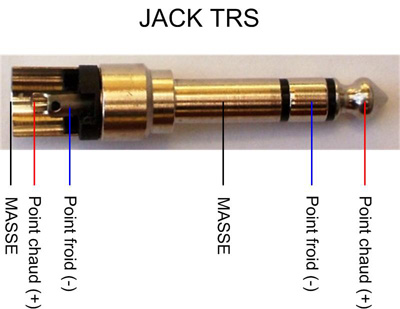

Pour un signal symétrique, on utilise la fiche TRS.
Corps – Sleeve Masse
Bague – Ring Point froid (-)
Pointe – Tip Point chaud (+)
Remarque : Que ce soit en asymétrique ou en symétrique, il s’agira d’un signal mono. Pour un signal stéréo, il faudrait utiliser une deuxième fiche.
- Insertion
Il est également très courant d’utiliser les fiches jack TRS pour les circuits d’insertion d’une console de mixage.
Suivant la marque de la console, le câblage de l’envoi (send) et du retour (return) peut différer. Il est alors prudent de se référer au mode d’emploi.
Possibilité 1 Possibilité 2
Pointe - Tip Return Send
Bague - Ring Send Return
Corps - Sleeve Masse Masse
Connectique de patch
- Jack TT/ Bantam
Les jack Bantam ou TT (Tiny Telephone), d’un diamètre de 4,4 mm sont sans doute la connectique de patch la plus répandue.
- GPO
Le standard GPO (B GAUGE) (1/4 de pouce, 6,35 mm) est très proche du jack classique. Cependant, L’insertion d’un jack classique dans une embase GPO endommagera définitivement celle- ci.
- FRB
Les connecteurs FRB se présentent sous la forme d’un bloc ayant trois, six ou neuf contacts.
Ceux- ci sont utilisés pour leur fiabilité, notamment en télévision ou en radio.
Les fiches XLR à 3 contacts (il en existe d’autres modèles) sont les fiches les plus utilisées dans le monde de la sonorisation professionnelle. Elles permettent le transport d’un signal symétrique, que ce soit d’un niveau ligne ou d’un niveau micro.
Ces fiches sont verrouillables. Certains parlerons également de fiche Cannon ou Switchcraft. Il s’agit tout simplement de deux marques distinctes.

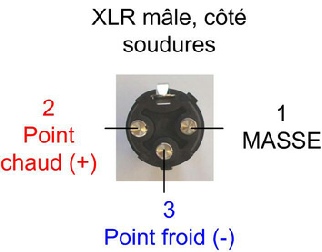

La connectique est la suivante :
1 Masse
2 Point chaud (+)
3 Point froid (-)
Ces mêmes XLR étaient également très utilisées auparavant pour la connexion d’enceintes acoustiques. Dans ce cas, le contact 1 correspond au -, le contact 2 au +. Le contact 3 n’étant pas utilisé.
On retrouve chez plusieurs constructeurs des « minis » connecteurs.
Chez Sennheiser par exemple, il s’agit de la marque LEMO. On retrouve ces connecteurs sur les émetteurs HF comme le SK3063U et sur bien d’autres modèles.
Chez Shure, il s’agit de connecteurs de la marque Switchcraft .
Combo
L’embase Combo de Neutrik peut aussi bien recevoir une fiche XLR 3 mâle qu’une fiche Jack 6.35.
Les fiches Speakon® sont devenues le standard en matière de connectique pour les enceintes acoustiques. Ces fiches sont verrouillables.
Il en existe de deux tailles différentes :
- Speakon à 2 ou 4 contacts (Que nous appellerons Speakon 4)
- Speakon à 8 contacts. (Que nous appellerons Speakon 8)
- Speakon 4
Ces fiches existent en deux ou en quatre contacts. Elles ont exactement la même taille et les mêmes caractéristiques sauf que l’une est dotée de 2 contacts, l’autre de 4…
Speakon 2 contacts – Speakon 4 contacts
Les Speakon à 2 contacts ne possèdent que les contacts 1+ et 1-.
Les Speakon à 4 contacts possèdent les contacts 1+, 1- et 2+, 2-.
Fiche volante, côté connexions
- Speakon 8
Les fiches Speakon à 8 contacts sont plus grosses que les Speakon à 2 ou 4 contacts mais le principe est exactement le même.
Fiche volante, côté connexions
Bien qu’il existe des fiches femelles volantes, la logique des fiches Speakon veut que les câbles soient équipés de deux fiches mâles. Ce qui s’explique par le fait que les sorties d’amplificateurs et les entrées des enceintes sont en Speakon femelle. On utilise alors un « coupleur » pour prolonger les câbles.
Les connecteurs EP existent en 4, 6 et 8 contacts et sont utilisées pour les hauts- parleurs. Ces connecteurs existent également en 3 et 5 contacts.
Le principe de connectique est exactement le même que pour les fiches XLR. Les connecteurs EP sont cependant plus gros et permettent la connexion de câbles de plus forte section.
Point de vue connectique, il est utile de se référer aux fiches techniques éditées par les constructeurs.
Il s’agit sans aucun doute de la connectique la plus simple qui existe.
Son utilisation la plus fréquente est liée directement aux borniers des amplificateurs.
Didier Pietquin Avril 2005 ©
