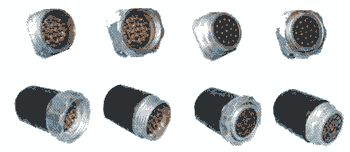

Les fiches les plus répandues de la marque Socapex sont la 419, la 337 et la 461.
- La 419
La 419 est une fiche composée de 19 contacts. Elle est très souvent utilisée pour l’alimentation de perches de PAR (spots) par exemple. Le schéma de connexion est illustré dans le dossier électricité n°2.
On peut bien sûr imaginer un tas d’autres applications (multi- câble pour alimenter plusieurs hauts- parleurs, pour alimenter plusieurs moteurs électriques,…)
Plusieurs marques de connecteurs ont sorti des copies 100% compatibles avec les Socapex 419. Il y a par exemple LK, CEEP,…
- La 337
La 337 est une fiche composée de 37 contacts. Elle est utilisée pour transporter le signal audio. On peut donc disposer de 12 circuits symétriques distincts maximum, chacun ayant une masse séparée.
- La 461
La 461 est elle composée de 61 contacts. Elle est également utilisée pour le transport du signal audio. Dans ce cas- ci, on pourra disposer de 20 circuits symétriques maximum, avec toujours une masse séparée pour chaque circuit.
Il existe bien sûr un grand nombre d’autres modèles de la marque Socapex. Je vous invite à aller visiter leur site.
LK est une marque qui possède une gamme très complète de fiches multibroches.
Nous nous attarderons ici uniquement aux fiches servant aux câbles multi- paires audio.
La gamme LKA audio comprend des connecteurs allant de 13 à 200 contacts :
- LK13 – 4 canaux
- LK25 – 8 canaux
- LK37 – 12 canaux
- LK54 – 16 canaux
- LK85 – 28 canaux
- LK150 – 48 canaux
- LK200 – 66 canaux
Vous trouverez la connectique standard en fichier à télécharger à la fin de ce dossier.
Harting est également une marque qui possède une gamme inépuisable de connecteurs différents.
- Han E
La série Han E est destinée aux applications électriques en éclairage. Cette série est composée de connecteurs de 6, 10, 16 et 24 contacts. La connectique est décrite dans le dossier électricité 2.
- Han DD & D
Cette série, de 24 à 108 contacts, est destinée aux applications audio, et donc aux câbles multi- paires.
- Han HsB
Il s’agit de connecteurs à 6 contacts spécialement prévus pour l’alimentation électrique jusqu’à une intensité de 35 ampères par broche.
Didier Pietquin © avril 2005
